(троим м ремонтнрум

домик для

детских игр

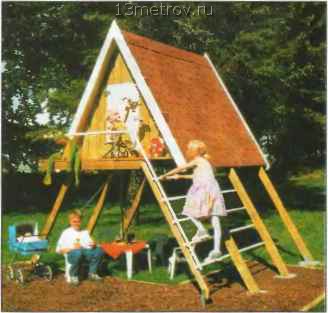

Кто из детей не мечтает иметь на семейном дачном участке свой «личный» домик, только стесняется об этом говорить. Ведь в нём можно не только организовать увлекательные игры, но и переждать короткий летний дождь в компании друзей. Воплотить эту мечту своего ребенка в реальность вполне по силам любому домашнему мастеру.

в нашем случае детский домик напоминает шалаш, приподнятый над землей. Для его постройки понадобятся простые сосновые пиломатериалы, мягкий кровельный материал, металлическая соединительная фурнитура и крепёж, а также некоторые другие недефицитные стройматериалы. Поскольку домик круглый год будет находиться под открытым небом, все используемые метизы и крепёж должны быть нержавеющими или иметь прочное антикоррозионное покрытие.

Итак, выкроив из заготовок необходимые детали, приступают к сборке домика. Конструкция его не предусматривает использования относительно сложных для изготовления столярных соединений (врубок, шипов и тп.) - все детали соединяют болтами и шурупами.

Сначала собирают и устанавливают на фундаментные плиты три стропильные фермы. Дальнейшие работы - это обшивка со всех сторон получившегося каркаса. Затем настилают пол, зашивают

Торцы всех стропил А размечают и запиливают < «на ус»

с одной стороны под углом 60°, с другой-под углом 30°.

Стропильные фермы собирают из стропил А и ригелей В на ровной площадке. После изготовления первой фермы её используют как шаблон для сборки остальных.

фронтоны, установив в лицевой фронтон дверь, а в тыльный - окно. И, наконец, делают крышу и покрывают её. Особое внимание следует уделить изготовлению лестницы и ограждения террасы. Эти элементы должны быть смонтированы прочно, чтобы обеспечить безопасность будущих обитателей домика.

<М Т. <Т

Для отделки (окраски) готового домика необходимо подобрать предназначенные для наружных работ экологически безопасные краски, лазури, лаки.

Подробно конструкция домика и все этапы его строительства показаны на рисунках и фото.

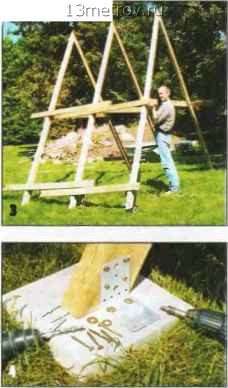

Устанавливают собранные фермы на бетонные фундаментные плиты R и временно скрепляют досками. Горизонтальность

фундамента и вертикальность ферм

контролируют по уровню.

к фундаментным плитам й шурупами на специальных уголкахS с готовыми отаерстиями под крепеж крепят фермы. В плитах R сверлят отверстия, в которые забивают дюбели.

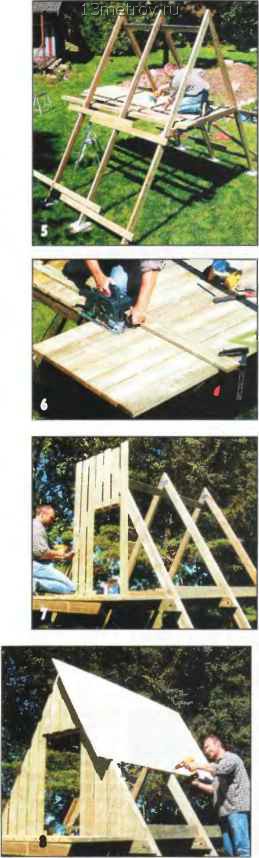

Полдомика

настилают

из 14-ти досок С.

Их крепят

к ригелям В

и поперечинеЕ

террасы.

В промежутках

между

стропилами

устанавливают

и привинчивают

шурупами

к кромке пола

доски D.

Выступающий за поперечинуЕ свес пола обрезают дисковой пилой. В качестве направляющей используют ровную доску, которую "•ижимают настилу парой струбцин.

Устанавливают затяжку К и оба бруска L и крепят их шурупами. Теперь можно обшивать фронтон. Доски Z обшивки располагают с зазором 50 мм, а затем этот зазор закрывают нащельниками - вторым рядом досок Z обшивки.

К стропилам крепят шурупами листы С фанеры, играющие роль сплошной обрешётки крыши. Нижние листы предварительно обрезают до ширины 930 мм. На каждом скате крыши пришивают рейки И, а между стропилами

монтируют коньковые бруски Q.

СТРОПИЛЬНАЯ

ФЕРМА

Каждая из трёх стропильных ферм состоит из двух стропил А и ригеля В. Ригель крепят к стропилам болтами М12х120 с гайками и шайбами. Стропила скрепляют шурупами с помощью

перфорированной металлической накладки.

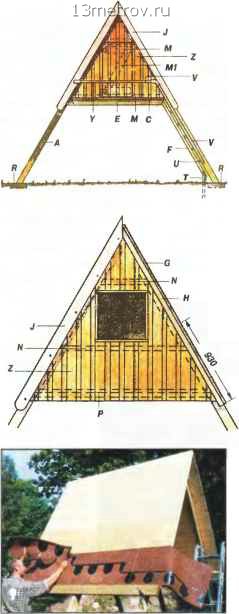

ЛИЦЕВОЙ ФРОНТОН Внутрь домика ведетдверь, полотно

которой сделано из досок!, прикрепленных к поперечинам М и Ml. Нижние торцы ветровых досок J скруглены.

ТЫЛЬНЫЙ ФРОНТОН

Во фронтон, противоположный фронтону с дверью, врезано окно. Оно остеклено безопасным органическим стеклом.

Кроют крышу мягким гонтом. Элементы его укладывают снизу вверх так, чтобы верхний ряд гонта лежал с напуском на предьщущий ряд.

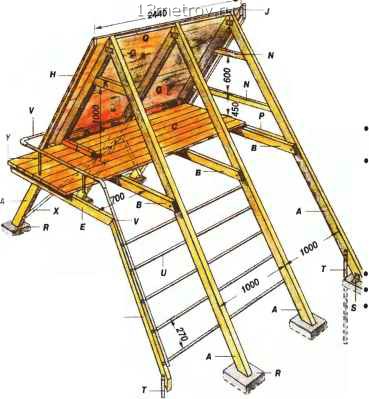

КОНСТРУКЦИЯ ДОМИКА

Из оцилиндрованных брусков и делают лестницу.

Расстояние f между ступенями - 270 мм.

Крепят их к нижней (внутренней) кромке стропил.

Установив на дальней стропильной раме обрешётку из брусков ЫиР, обшивают тыльный фронтон досками 1. К рейкам Н привинчивают ветровые доски J.

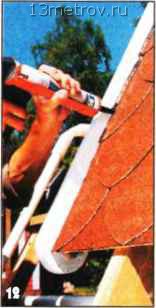

Чтобы исключить подтекание воды под гонт, щели между кровлей и ветровыми досками заливают герметиком.

Детали рамы окна выкраивают из обрезков досок обшивки. По периметру рамы окно уплотняют герметиком.

МАТЕРИАЛЫ Из брусков сечением 50x100 мм:

• 6 стропил А длиной по 3800 мм;

• 3 ригеля В длиной по 2150 мм;

• 1 поперечина Е длиной 1800 мм-для террасы; 1 затяжка К длиной 600 мм. Из брусков сечением 50x50 мм:

1 тетива F длиной 1800 мм;

• 2 бруска L длиной по 600 мм - для обрешетки;

• бруски N и Рдлиной 500,1300,1900 мм -для обрешетки. Из досок сечением 28x120 мм:

• 14 досок С длиной по 2750 - для настила пола;

• 4 доски D длиной по 950 мм;

• 4 ветровые доски J длиной по 2300 мм;

2 доски длиной по 2200 мм, распущенные вдоль на 4 рейки Н; 2 поперечины М длиной по 500 мм - для двери; 1 диагональная стяжка Ml длиной 900 мм - для двери. Из фанеры толщиной 16 мм:

• 4 элемента размерами 1220x2440 мм - для обшивки крыши. Из брусков круглого сечения 033 мм:

• 5 перекладин U длиной по 1800 мм - для лестницы;

• поручень V общей длиной 3700 мм;

• 2 стяжки X длиной по 2000 мм;

• 2 коньковых бруска Q длиной по 950 мм. Из досок сечением 19x100 мм:

• 30 досок Z длиной по 1800 мм - для обшивки фронтонов. Из органического стекла толщиной 3 мм:

• 1 лист размерами 600x600 мм - для остекления окна. Из стальной трубы 022 мм:

• 2 стойки Y длиной по 400 мм - для перил;

• 5 стоек Т длиной по 1500 мм.

Кроме того: шурупы 4x20, 4x40, 5x60, 5x80 мм; 6 болтов М12х120 с гайками и шайбами; 4 болта М8х80 с гайками и шайбами; 6 уголков S; отрезок пластиковой трубы 032x400 мм; рулонный гонт 11 м; 6 фундаментных бетонных плит R.

ТетивуF

приворачивают

шурупами

к поперечинеЕ

террасы.

Внизу тетива

опирается

на стойку Т,

которую

забивают

в грунт. Поверх ступеней укладывают поручень V.
