потайной рабочий стол

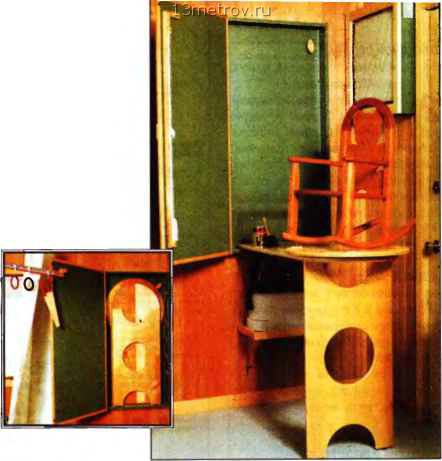

В любой мастерской площадь - на вес золота. Поэтому неглубокий настенный шкафчик с откидным столиком, на котором можно работать с мелкими изделиями, в ней будет не лишним. Если столик не нужен, его поднимают, укладывают в шкафчик и закрывают дверку. Такой потайной рабочий стол приспособлен даже для окраски поделок пульверизатором.

ФАНЕРНЫЙ ШКАФЧИК ДЛЯ СТОЛА

Ч По приведённым в таблице разме-I рам из заготовки толщиной 20 мм

выпиливают боковые стенки А, крышку и

дно В.

2На торцах боковых стенок А выбирают четверти 20x10 мм.

ЗНа длинных кромках всех деталей А и В выбирают четверти 12x10 мм.

4Насухо собирают шкафчик, скрепляя детали струбцинами или ремнём. Замеряют проём и по полученным размерам из фанеры толщиной 12 мм вырезают заднюю стенку С.

5Теперь склеивают и стягивают струбцинами все детали шкафчика и проверяют прямоугольность рамки корпуса. Пока клей не застыл, приклеивают и прибивают гвоздями заднюю стенку С. Влажной тряпкой вытирают излишки клея с внутренних поверхностей шкафчика. Для повышения прочности укрепляют каждый угол парой гвоздей. Шляпки гвоздей утапливают и шпатлюют лунки над ними.

6Для крепления откидного столика выпиливают втулку О и щеколду Е. По оси втулки D сверлят отверстие 04 мм. Такое же отверстие, но зенкованное, сверлят в щеколде.

7На боковых стенках А размечают и сверлят отверстия для крепления магнитных защёлок. Щеколду защёлки, втулку и пластины петель устанавливают позже.


Поз.

Деталь

Размер, мм

Материал

Кол.

ШКАФЧИК

Боковая стенка

20x110x1200

Мебельный щит

Крышка/дно

20x110x600

Задняя стенка

12x580x1180

Фанера

Втулка

25x20

Мебельный щит

Щеколда

20x35x75

"

столи

Столешница

20x460x1100

Фанера

Ножка

20x425x860

Фанера

Вращающийся столик

550x20

Фанера

ДВЕРКА

Панель

20x560x1160

Фанера

Окантовка

20x20x1200*

Мебельный щит

Окантовка

20x20x600*

"

ВЕШАЛКА

Упор

20x37x65

"

Консоль

20x37x1050

"

Законцовка

20x25x32

Подставка

6x50x50

."

Детали, отмеченные *, вырезают с припуском.

Кроме того: гвозди длиной 40 и 50 мм; 3 магнитные защёлки; поворотные петли; зажимы для бумаг или крючки для штор; шурупы длиной 25, 32 и 50 мм; шурупы длиной 12 мм с полукруглой головкой; шайбы; петли 37x63 мм (2 шт.); рояльная петля; 2 регулируемые опоры и Т-образные резьбовые втулки Мб; эмаль; лак



откидной столик

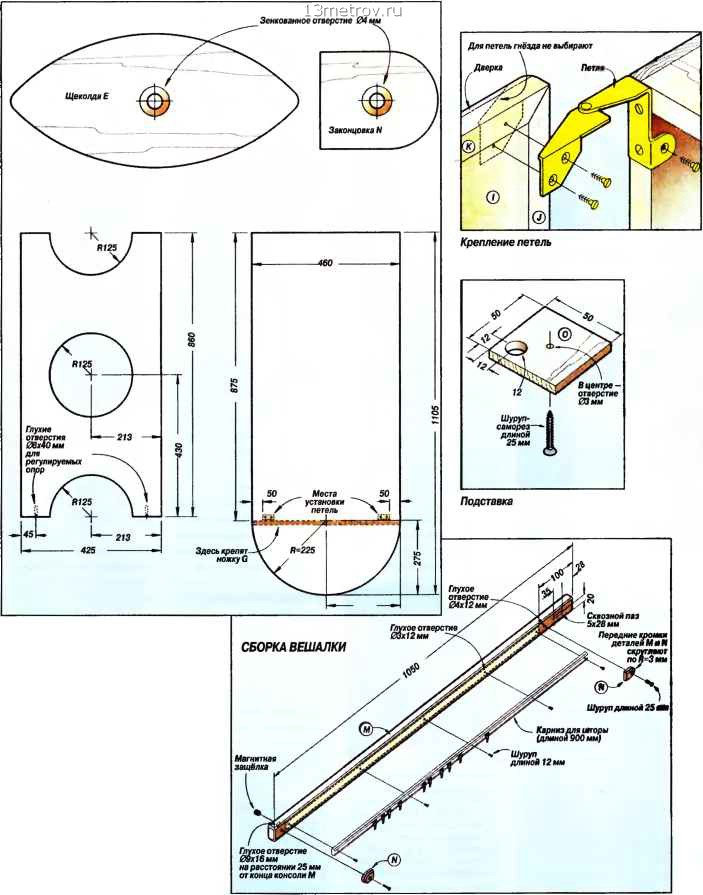

4 Выпиливают столешницу F, ножку G

9 и вращающийся столик Н. Л Совместив центр опоры вращающе- гася столика с центром скругления TOfw столешницы F, двумя шурупами временно крепят опору к столешнице. Затем размечают и сверлят в столешнице технологическое отверстие, чтобы с нижней стороны столешницы прикрепить вращающийся столик к опоре.

38 нижней кромке ножки G сверлят отверстия для регулируемых опор.

ДВЕРКА

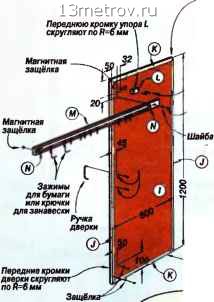

/Выпиливают панель I дверки, окантовки J и К с припуском 50 мм по длине. Затем запиливают «на ус» планки, приклеивают их и прибивают гвоздями к дверке. Сверлят отверстие для ручки. Q Сверлят отверстия под шурупы и к Сщ шкафчику и дверке крепят пару петель. После этого петли временно снимают

ВВЦАЛКА И ПОДСТАВКИ

Выпиливают упор L, консоль Миза-Щ концовки N.

2Скругляют передние кромки всех деталей.

3Отпиливают секцию карниза для оконной занавески и крепят её к консоли М.

4Шурупом крепят консоль к дверке, не затягивая его слишком сильно. Консоль должна свободно поворачиваться из вертикального положения в горизонтальное.

5Теперь крепят к дверке упор L. Он должен располагаться так, чтобы в горизонтальном положении конец консоли зашёл под упор и был прижат к внутренней стороне дверки.

бДелают подставки. Стоящее на них на вращающемся столике изделие можно покрасить или отлакировать. Подставки подвешиваются и хранятся на шурупах, ввернутых в правую и левую стенки А.

CSOPKA И ОТДЕЛКА

/Снимают со шкафчика крепёж, стол, дверку и окончательно зачищают все детали.


Окантовку дверки соединяют-на ус

Шуруп, длиной 32 ми

Четверть 12x10 мм

Глухое отверстие 09x10 мм Ч1вухое (тверстие 112,8x10 мм

Петлю крепят

на рассгояник! 18 мм от кромкит~Ш

Петля

Вращающийся столик И должен выть соосным с поворотной опорой


Чгвоэд

подвескм-У

Крючокдля пульверизатора

Подшипниковая опора (I поворотного столика

Отверстие 08 мм под винтом в опоре поворотного столика


Гвозди

длиной 50 мм Магаитная защёлка

Все кромки деталей F, ОиНскругляют по Я=3 мм

Шуруп длиной 12 мм с полукруглой головкой

Глухие отверстия 08x40

Т-образная резьбовая втулкаШ

Регулируемая опора

~ Ножху G крепят не расстоянии S7S мм от кромки столешницы F

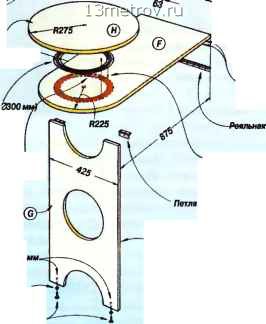

КОНСТРУКЦИЯ ОТКИДНОГО СТОЛИКА

2Поочерёдно покрывают лаком все поверхности деталей.

ЗК правой боковой стенке А крепят две магнитные защёлки и одну защёлку - к консоли.

4Крепят к консоли отрезок карниза для занавески. Для подвески окрашиваемых деталей используют зажимы для бумаг или крючки для занавесок. Чтобы они не выскочили, по концам карниза ставят законцовки N.

5На внутренней стороне дрерки размечают фиксаторы. Когда дверка открывается/закрывается, они не дают

консоли качаться вперед/назад.

6К дверке крепят вешалку для деталей.

7Сверлят отверстия и на двух петлях 35x60 мм крепят ножку С к нижней стороне столешницы F.

8Рояльную петлю длиной 440 мм крепят снизу вдоль задней кромки столешницы.

дЧтобы повесить шкафчик на стену, используют технологическую стойку длиной 840 мм для выверки его на стене на нужной высоте от пола. Шурупами крепят шкафчик к стене.




"i Снятую ранее дверку навешива-I V/ ют на петлях.

Раскрыв ножку под прямым углом к столику и уперев регулируемые опоры в пол. к дну В шкафчика крепят рояльную петлю. Если столешница F окажется не в горизонтальном положении, регулируют высоту опор, а если и это не поможет, перевешивают шкафчик выше или ниже.

4 О Убирают складывающийся сто-I лик в шкафчик. Сверлят отверстие и крепят втулку D и щеколду Е так, чтобы последняя фиксировала столик в убранном положении.
