Основы

работа с малкой

Малка известна

столярам уже

не один век.

С помощью этого

простого ручного

инструмента

с высокой точностью

можно разметить углы

на заготовках.

О том, как это делают

профессионалы,

рассказано в статье.

РАЗМЕТКА

СОЕДИНЕНИЙ «НА УС»

Если крышка стола и углы шкафчика выполнены точно под углом 90°, украсить их декоративными планками легко. Надо только запилить концы планок под углом 45°, например, с помощью стусла. Но так бывает не всегда. Именно в таких случаях малкой можно скопировать любой угол, перенести его на лист бумаги и несколькими простыми приёмами разметить детали для стыковки «на ус».

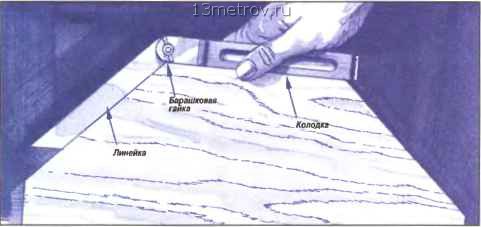

Сначала надо скопировать угол и разделить его пополам, то есть провести биссектрису. Для этого отпускают на малке барашковую гайку, прижимают колодку к одной стороне угла, а линейку - к другой и затягивают гайку. Аналогично можно выставить малку и по внутреннему углу.

Теперь, совместив край листа бумаги с ровной кромкой технологической плиты, переносят угол с малки на бумагу (линию можно провести с любой стороны линейки). Затем с помощью циркуля делят угол пополам.



Мата

Край листа совмещён с кромкой

Биссектриса проходит через точку пересечения

дтяуг


2Не меняя раствор циркуля, ставят его иглу в точку «С» и поводят вторую дугу.

3Переставив иглу циркуля в точку «А», проводят третью дугу. Через точку «О» (пересечения дуг) и точку «В» проводят прямую, которая и будет биссектрисой.

4Малкой фиксируют угол между кромкой технологической плиты (соответственно и с краем листа, совпадающим со стороной «АВ» угла) и биссектрисой и устанавливают диск пилы по углу малки.

4 Ставят иглу циркуля в I вершину (точка «В») размеченного угла и, проведя дугу радиусом 70-120 мм, делают засечки (точки «С» и «А») на обеих его сторонах. Для большей точности грифель следует остро заточить.




РАЗМЕТКА ЗАДАННЫХ УГЛОВ

Снять фаску под заданным на чертеже углом, сделать угловой запил или просверлить наклонное отверстие поможет малка и простой транспортир. Сначала по транспортиру размечают угол на листе бумаги. Затем прижимают колодку малки к кромке технологической плиты с расположенным на ней листом бумаги и устанавливают линейку малки по линии разметки.

Потом по малке устанавливают делительную головку, линейку или стол дисковой пилы, торцевого шлифовального станка или другого инструмента.

Если фаску снимают ручным рубанком, малка поможет и в этом случае. Её выставляют на требуемый угол и периодически проверяют положение фаски.

3 - Проводят \ пинию через

эти две точки \ 1-отмечают вершину угла

2 -Размечают угол по траиаюртиру.

Кролиста совмещен с кромкой технологической плиты

Транспортир




КОПИРОВАНИЕ

УГЛОВ

С ЧЕРТЕЖЕЙ

Для этого вдоль одной стороны угла кладут толстую линейку (например, правило или фугованную доску). Затем прижимают к ней линейку малки, а колодку малки совмещают с другой стороной угла. Этот приём - точнее, чем установка малки над чертежом и подгонка её раствора на глаз.

ssm@master-sam.nj



КАК ДЕЛАЮТ ДЕНЬГИ?

Проиавомствениое предприятие «Киров-Стройиндустрия» предлагает более 100 наименований оборудования для малого и среднего бизнеса, для производства:

• Стеновых и фундаментных блоков из местного сырья (шлак, керамзит, арболит). j Себестоимость от 7 руб. при реализации 50 руб.; шшил Ucin rii I

• Газоблоков, пеноблоков, монолитного пенобетона; WWW.lvSlll.IU

• Брусчатки (фигурной тротуарной плитки), заборов, памятников. > Всегда в наличии полная технологическая линия для строительства и благо- устройства коттеджей, дач, садовых домиков, гаражей, хозблоков и другое! j. В Большой ассортимент по ni.4i. il иным мощностям Ь- S от семейного строительства - до крупного бизнеса). I Стоимость оборудования - от 7 до 200 тыс. руб! Качество подтверждено семью патентами РФ! Также предлагаем оборудование:

• Плазменный аппарат для резки и сварки (режет и сваривает любые металлы, камень, бетон и т.п., работает на воде и водке!); •Флокатор-аппарат для нанесения ,------

бархата на любую поверхность; , Доставим оборудование

• Коптильни для продуктов " ™"™ Р"-™"" Опгян.

• И много других уникальных предложений!


в любую точку России!!! Организовать J эти производства по силам каждому!

ЧУДО-ПЕЧЬ

Усовершенствованная модель! •бпадает повышенной мощностью (г.ВкВт)!

Проста в эксплуатации, лёгкая, экономичная - без копоти и вредных для здоровья выбросов. Обогреет дом и дачу, приготовит пищу, защитит от неожиданных холодов склады, птичники, теплицы и любые др. помещения! Производится в России по японской технологии. Совершенно безопасна в эксплуатации! Печь обеспечивает комфортную температуру в помещении объемом 50 куб. метров при отрицательной температуре за пределами отапливаемого помещения!

Топливо: дизельное, керосин. Расход-0К0Л02 л всутки! ШШНЛЩУ

Заправка через 16 часов! Масса 6 кг, габариты 37x42x32 см. Это по-настоящему «народная чудо-печь», которая поможет пережить перебои с тепло-, газо- и энергоснабжением! Обогреет, накормит, выручит в любой ситуации при отключении тепла и электроэнергии! Уникальная переносная «чудо-печь» за 8 лет кропотливой ,11 ./ОКИ стала абсолютным лидером на мировом рынке!

Цена-1890 руб. с оплатой при получении на почте.От 2 шт.-1840 руб. за шт.

Сделать заказ на товары вы можете по тел.: 8-800-2000-820 (звонок по России БЕСПЛАТНЫЙ); 8(8332) 40-98-05. Или написав по адресу: 610000, Г.Киров, а/я 30, отдел 94. Проконсультироваться по оборудованию вы ,F,fл j.l.liJ. можете по телефонам: 8(8332) 56-30-29, 57-31 -24. ПКЙЙжТ

Дополнительный почтовый сбор 5-8% (в зависимости от региона). РД Л ififAiV

ОГРН 1034316523537 000 "Киров Строииндустрия г Киров, ул Попова, 61, отдел 94 t 12А1лЛЛЛА




тяя ИЁастсрская £J~Y

гладильная доска

Ифая, дети прогнули гладильную доску которая, как оказалось, была сделана из низкокачественной ДСП. Покупать новую за 10ОО-1500 руб. показалось пустой тратой денег, тем более что себестоимость таких гладильных досок по моим подсчётам не превышает 500-600 руб. (даже если её делать из коммерческой древесины). Вот и решил сделать её сам из остатков пиломатериалов, скопившихся дома за продолжительное время занятия столярным делом и непригодных для производства мебели (бруски, оставшиеся после изготовления столов; куски мебельных щитов шириной 300 мм и менее - после изготовления этажерки и т.п.). То есть из материалов, которые и выбросить вроде жалко, и хранить тоже особого смысла нет..

Остановив свой выбор на мебельном щите толщиной 18 мм в качестве заготовки для основной детали гладильной доски, выкроил её лобзиком. В нашем случае размеры доски - 1220x300 мм. С помощью ручной фрезерной машинки скруглил кромки с обеих сторон доски. У заготовок из строганых брусков сечением 35x40 мм (3 шт. - длиной 1100 мм и 2 шт - длиной 300 мм) галтельной фрезой с малым радиусом скруглил все кромки.

В длинных брусках просверлил сквозные отверстия 08 мм, отступив от середины на 30 мм в направлении одного из концов, то есть на расстоянии от торцов 580 и 520 мм соответственно. Благодаря этому гладильная доска будет устойчивой.

Пробочным сверлом 025 мм выбрал углубления для головок болтов Ml О на двух из трёх брусков и только с одной из сторон. Вставил в отверстие болт с шайбой и тот брусок, что оказался в середине, развернул на оси на 180°.

В двух малых брусках (длиной по 300 мм) просверлил сквозные отверстия 08 мм, отступив от края 30 мм, и с одной


Так выглядит новая гладильная доска в рабочем положении и сложенная.

из сторон сделал углубления для головок болтов. Отступив от края 20 мм, просверлил сквозные отверстия 08 мм и сделал соответствующие углубления для головок болтов в ножках. Скруглил верхние торцы ножек и соединил их болтами с малыми брусками.

Отступив от ровного края доски на 180 мм, уложил получившуюся конструкцию строго вдоль осевой линии и шурупами соединил её с доской. Опоры прикрутил шурупами к ножкам. Одновременно они являются рёбрами жест-

кости всей раскладывающейся конструкции.

Углубление-упор для ножки сделал по месту От его расположения зависит высота гладильной доски (выбирают с учётом пожеланий хозяйки). Если высота не столь важна, то лучше всего сделать так, чтобы угол между ножками составлял 90°.

Разметив углубление для упора, выбрал его с помощью фрезерной машинки. В завершение вырезал «замок» на средней ножке. Проверил горизонталь-

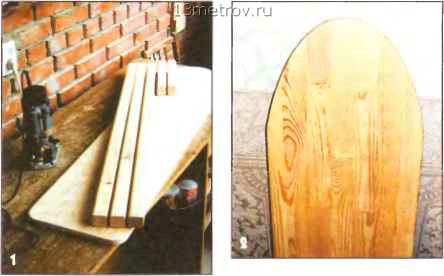

Заготовки для гладилыюй доски.

Один край доски скруглил лобзиком.
